机器如何感知世界：一份可落地的 ESP32 传感器指南

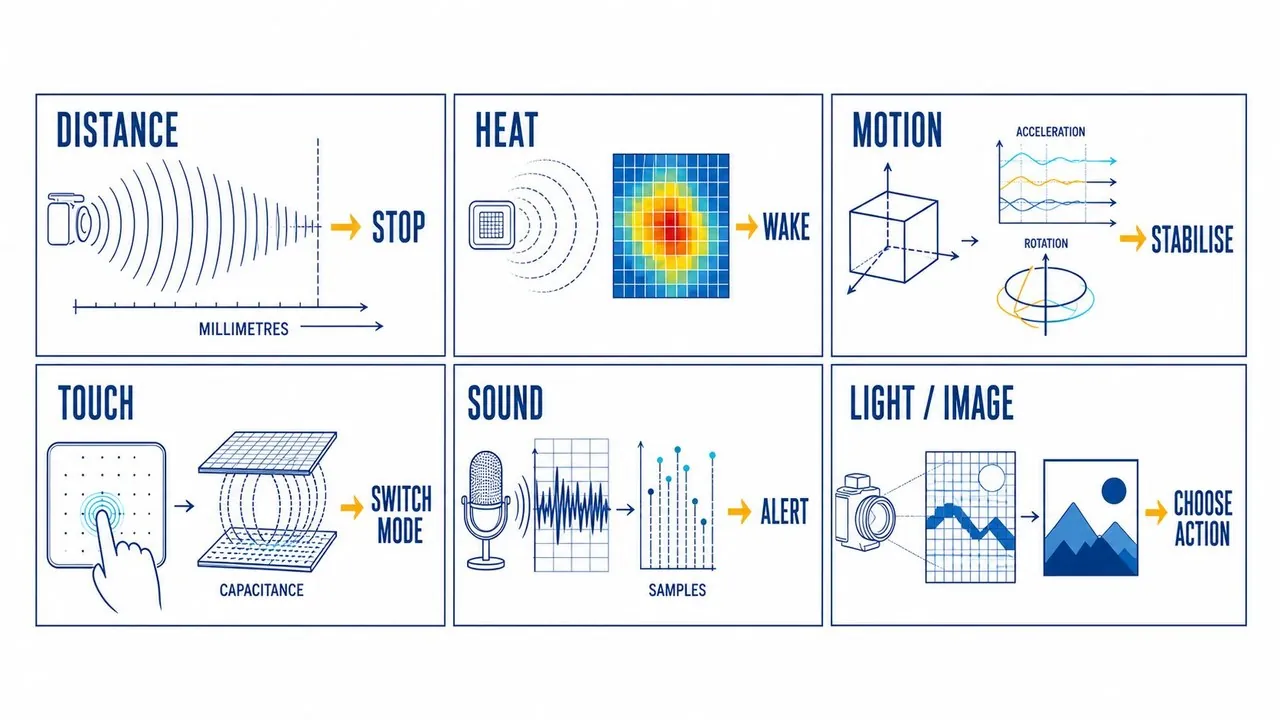

物理世界 -> 传感器读数 -> 滤波 -> 决策 -> 动作

下单前先回答三个问题

1. 哪个物理变化真正重要？

“我想做一个智能房间”范围太大，无法直接搭建和验收。“桌面变暗时让台灯亮起来”是一个可执行的问题。“小车在碰到椅腿前停下”同样具体。

把事件写成一句话：

当[可测量的变化]持续[足够长时间]时，
设备应该执行[安全动作]。

补上条件后，缺失的信息会立刻显现：

当障碍物进入 250 mm 范围并持续 300 ms 时，小车停止。
当桌面持续变暗两分钟时，台灯打开。
当 IMU 检测到强烈冲击后转为静止时，记录一次疑似跌倒。

持续时间不能省略，因为真实信号一直在波动。单次读数不应直接控制电机、继电器、门锁或报警器。事件条件和持续时间必须一起定义。

2. 设备需要多快响应？

室温每隔几秒采样一次就够了，平衡机器人却需要快得多的控制环。响应速度会影响传感器选择、程序结构、功耗预算，甚至决定 ESP32 是否适合这个任务。

从“仍能让交互感觉自然”的最低采样率开始。高速连续采样是应用证明需要之后才增加的优化，不是工程水平的勋章。

3. 读数出错时会发生什么？

任何传感器都可能被遮挡、标定错误、安装位置不当，或被环境干扰。设计时必须决定：读数不可信时，设备应该处于什么状态。

第一版原型遇到不确定情况，应进入无害结果：显示指示灯、记录错误、暂停运动，或者再采一组样本。不要让原型去开锁、切换市电，或驱动可能伤人的执行器。

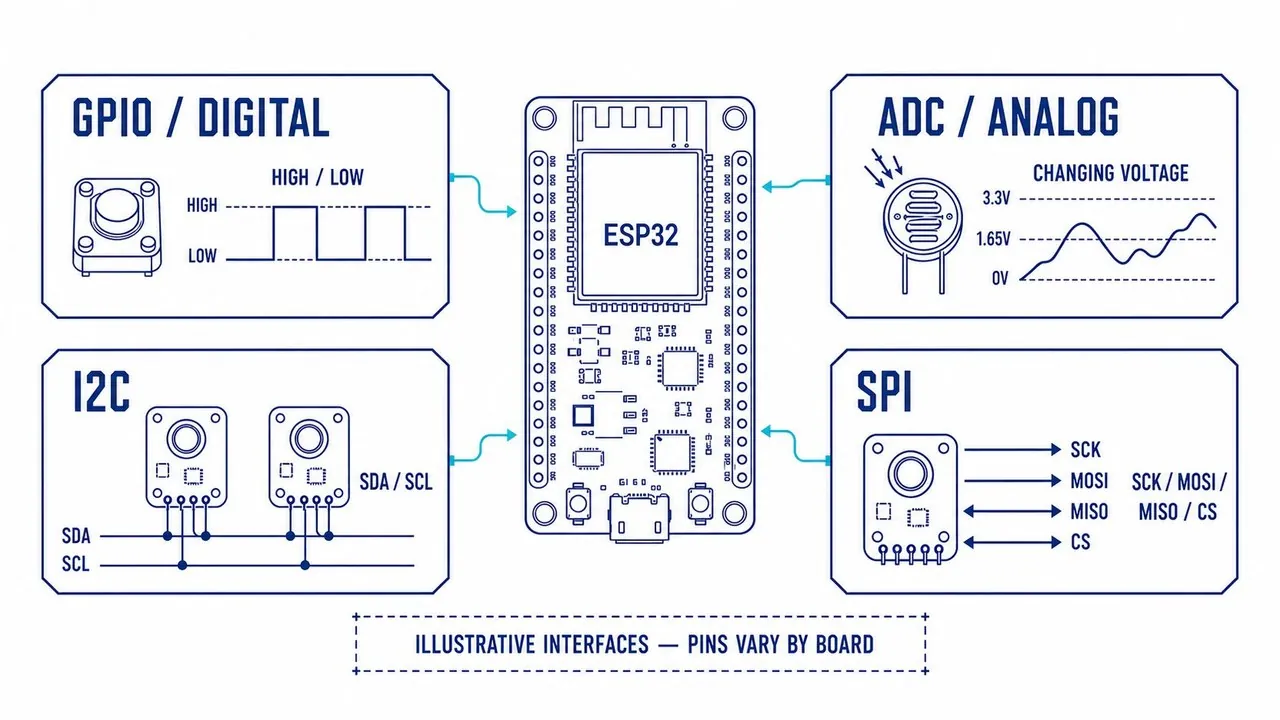

传感器和 ESP32 说话的四种常见方式

模块接口决定了开发板怎样接收信号。第一个项目不需要同时掌握所有协议。

接口	传输什么	适合的入门器件	需要留意什么
GPIO / 数字量	高电平或低电平状态	按键、基础人体感应模块	消抖、上拉配置、误触发
ADC / 模拟量	随物理量变化的电压，并转换为数字读数	光敏电阻分压、模拟压力传感器	标定、电噪声、有效输入范围
I2C	多个带地址设备共享两根线传输数据	距离、温度、IMU 模块	地址冲突、上拉电阻、线长
SPI	通过多根信号线进行更高速的数据传输	显示屏、部分 IMU、高速转换器	片选接线、开发板专用引脚

接线之前必须确认：ESP32 的 GPIO 和 ADC 引脚使用 3.3 V 逻辑。不要把 5 V 信号送进 GPIO 或 ADC。即使模块看起来相似，不同模块的供电和逻辑电平也可能不同，必须读取手中那块板的具体标注与文档。所有相连模块都要共地。初学者项目应把市电灯具、继电器模块、大电机和水泵排除在外。

模拟输入本质上是从电压转换出的数字。ESP32 的 ADC 会把电压量化，但原始值可能随芯片不同而变化，也会受到噪声影响。乐鑫在文档中介绍了 ADC 标定以及多次采样等降噪方法。原始数字只是起点，不能不加验证地当成精确物理量。可参阅 ESP-IDF ADC 概览与ADC 标定指南。

I2C 很适合让多块智能模块共享一根数据线和一根时钟线。每个设备通常有独立地址。许多模块自带上拉电阻，多块并联后等效上拉可能过强。应先接一个模块，使用短线，再运行 I2C 扫描器确认地址，然后才扩展总线。协议细节和控制器配置见 ESP-IDF I2C 指南。

做一个完整闭环：黄昏灯指示器

第一个项目让 ESP32-S3 测量环境光，在房间变暗时点亮一颗低功率 LED。LED 用来展示完整决策链，不接触市电。整个实验只使用 USB 供电和 3.3 V 逻辑，不控制家用灯、继电器、电机或水泵。

所需器件

• ESP32-S3-DevKitC-1 和一根可传数据的 USB 线；
• 面包板与跳线；
• 一颗光敏电阻（LDR）；
• 一颗 10 kΩ 电阻；
• 一颗 LED；
• 一颗 220-330 Ω 的 LED 限流电阻。

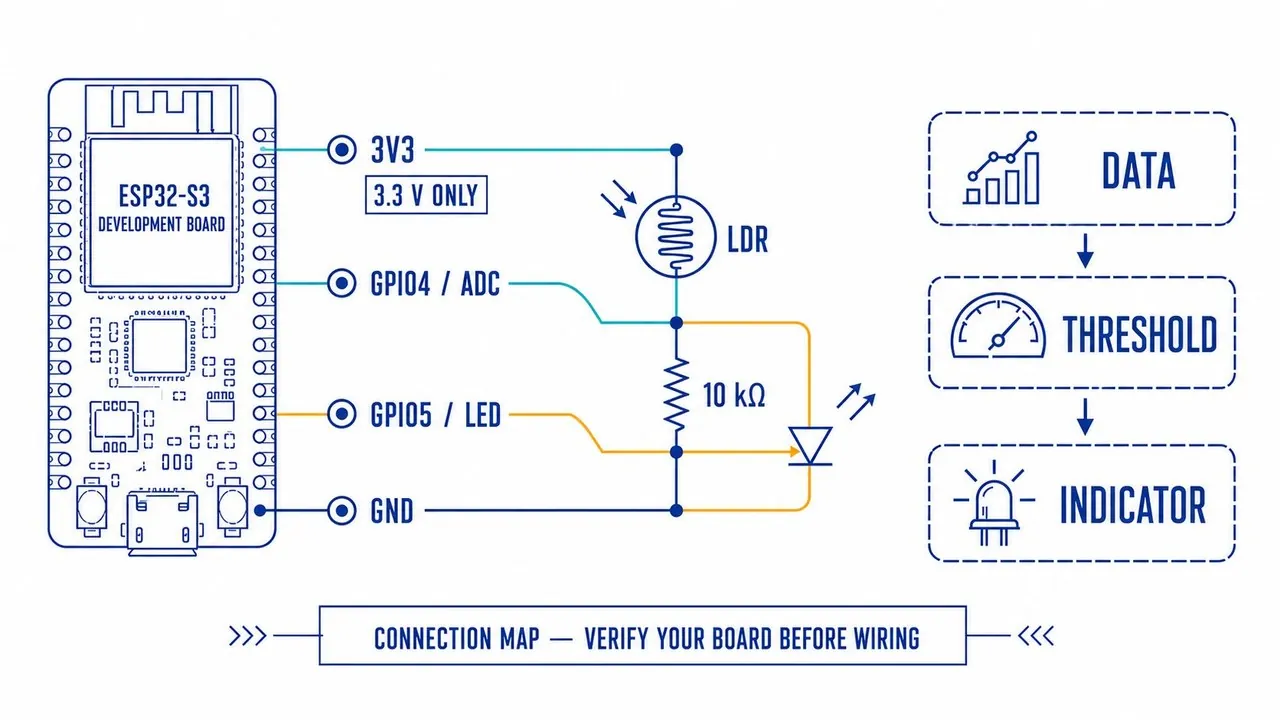

接线

连接点	接到哪里
3V3	光敏电阻的一只引脚
光敏电阻的另一只引脚	GPIO4 与 10 kΩ 电阻的一端
10 kΩ 电阻的另一端	GND
GPIO5	220-330 Ω 电阻，再连接 LED 长脚（阳极）
LED 短脚（阴极）	GND

光敏电阻和固定电阻组成分压器。在这套接法下，光照越强，ADC 原始读数通常越大。实际范围取决于光敏电阻、固定电阻、开发板和房间，因此程序先打印读数，再让 LED 做判断。

在面包板上，把光敏电阻空着的一端、10 kΩ 电阻的一端和前往 GPIO4 的跳线插进同一行相连的孔位。这一行就是测量节点。

示意图解释的是信号路径，不是可直接照搬的面包板物理布局，也不能代替核对开发板丝印。修改接线前先断开 USB，再接回电源前检查光敏电阻与电阻的公共节点，以及两端接地。

上传程序

在 Arduino IDE 的 Boards Manager 中安装当前 esp32 平台，选择 ESP32S3 Dev Module，再选择开发板的 USB 端口。除非板卡文档另有要求，其余设置先保持默认。如果上传没有开始，按住 BOOT、启动上传，并在连接建立后松开。安装步骤见乐鑫维护的 Arduino-ESP32 安装指南。

const int LIGHT_PIN = 4;  // ESP32-S3-DevKitC-1 的 GPIO4 / ADC1_CH3
const int LED_PIN = 5;

const int DARK_ON = 1200;   // 测完真实环境后替换
const int LIGHT_OFF = 1600; // 更高阈值用于防止闪烁
bool indicatorOn = false;

int averageLightReading() {
  long total = 0;
  for (int i = 0; i < 10; i++) {
    total += analogRead(LIGHT_PIN);
    delay(10);
  }
  return total / 10;
}

void setup() {
  Serial.begin(115200);
  pinMode(LED_PIN, OUTPUT);
}

void loop() {
  int light = averageLightReading();
  Serial.println(light);

  if (!indicatorOn && light < DARK_ON) {
    indicatorOn = true;
  } else if (indicatorOn && light > LIGHT_OFF) {
    indicatorOn = false;
  }

  digitalWrite(LED_PIN, indicatorOn ? HIGH : LOW);
  delay(150);
}

以 115200 波特率打开串口监视器。遮住光敏电阻，记录一组读数；再移开遮挡，记录另一组。把 DARK_ON 放在两组范围之间，并让 LIGHT_OFF 略高于它。

例如遮住时读数约为 400-650，移开时约为 2400-3000，那么 DARK_ON = 1200、LIGHT_OFF = 1500 可以作为起点。必须在实际希望触发指示的光照条件下验证。两组读数最好只有很少重叠；如果重叠严重，应先调整光敏电阻位置或分压电阻，不能直接相信阈值。若遮住传感器后读数反而上升，应反转两个比较方向，而不是为原有接线另编一套解释。

串口没有输出时，检查所选端口与 USB 线是否支持数据传输。读数始终为零或固定不变时，重新检查光敏电阻、固定电阻和 GPIO4 的公共节点以及接地。LED 始终不亮时，检查极性并确认电阻确实串联在回路里。

把原始读数变成稳定事件

传感器项目最有价值的工作，发生在“读到数字”和“执行动作”之间。假设一台慢速室内小车把距离传感器装在前方。下面这条规则很容易失效：

if distance < 250 mm: stop

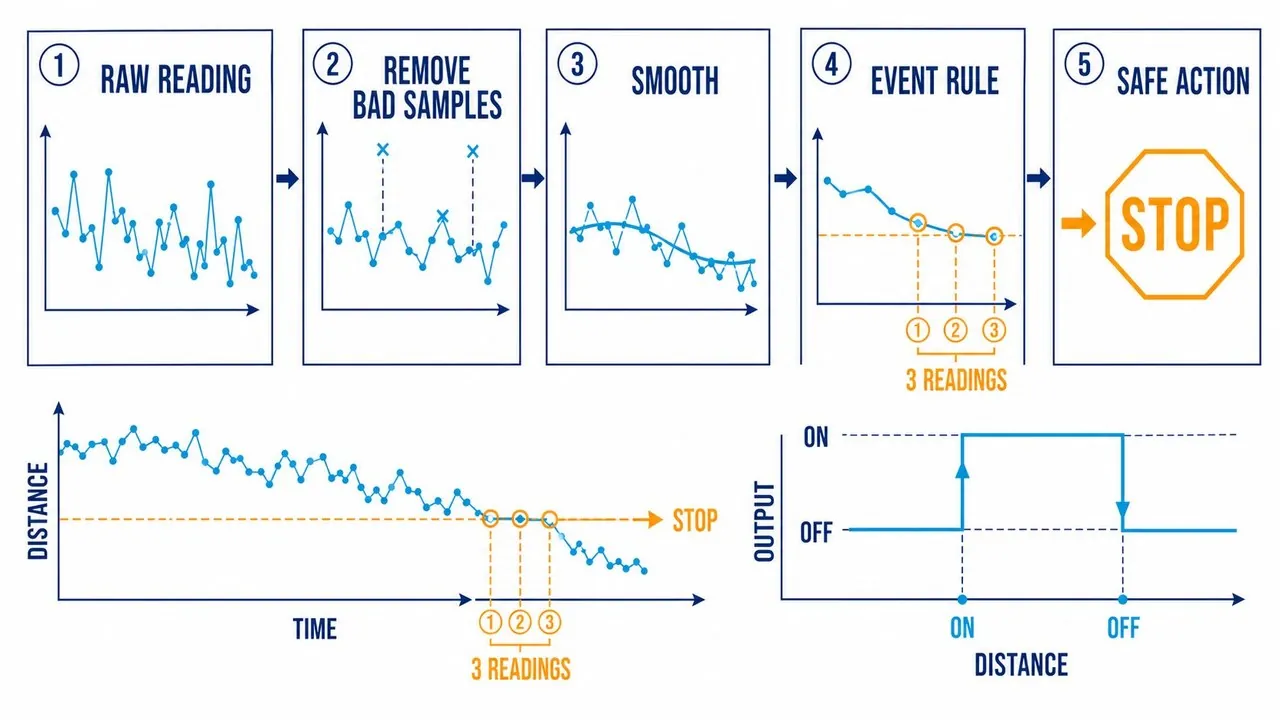

目标材质、入射角、量程、环境条件或传感器自身极限，都可能让单次读数出错。更可靠的第一版规则包含四个阶段：

连续读取多个样本
        |
        v
剔除不可能的读数
        |
        v
计算小窗口平均值或中位数
        |
        v
条件持续时间足够长后再动作

代码本身仍然可以很简单：

distanceMm = readDistanceMm(); // 由所用传感器库提供

if (distanceMm > 0 && distanceMm < 250) {
  closeReadings++;
} else {
  closeReadings = 0;
}

if (closeReadings >= 3) {       // 每次采样之间要有时间间隔
  stopMotors();
}

这里给出的是模式，不是可直接烧录的完整固件。正确的库、引脚、采样间隔、有效量程、电机速度和停止距离都由具体硬件决定。应在真实环境中测量小车制动距离，再给阈值留出余量。真正可迁移的经验是：用一小段读数历史做决定，而不是依赖某一个瞬间。

用迟滞避免输出反复抖动

如果自动灯在低于 300 时开启、高于 300 时关闭，那么围绕边界的一次微小波动就会让它反复亮灭。把两个状态切换点分开：

光照低于 280 -> 开灯
光照高于 340 -> 关灯
处于两者之间 -> 保持当前状态

这就是迟滞。它适用于距离、温度、触摸和声级等需要从噪声量中得到二元状态的场景。另一些任务更适合时间规则、状态机或自适应基线。不要先问“哪种滤波最先进”，而要先问“这个判断需要多少历史与环境信息”。

双阈值和持续时间解决的是两个问题。迟滞防止稳定信号停在某个边界附近时输出来回切换；持续确认防止短暂尖峰直接触发动作。一个稳健的初版原型往往两个都需要。

一颗传感器负责反应，多颗传感器提供上下文

摄像头很强，但它不是让机器适应环境的唯一办法。小型机器人常把简单信号组合起来，因为每种信号可以覆盖另一路信号的不同失效模式。

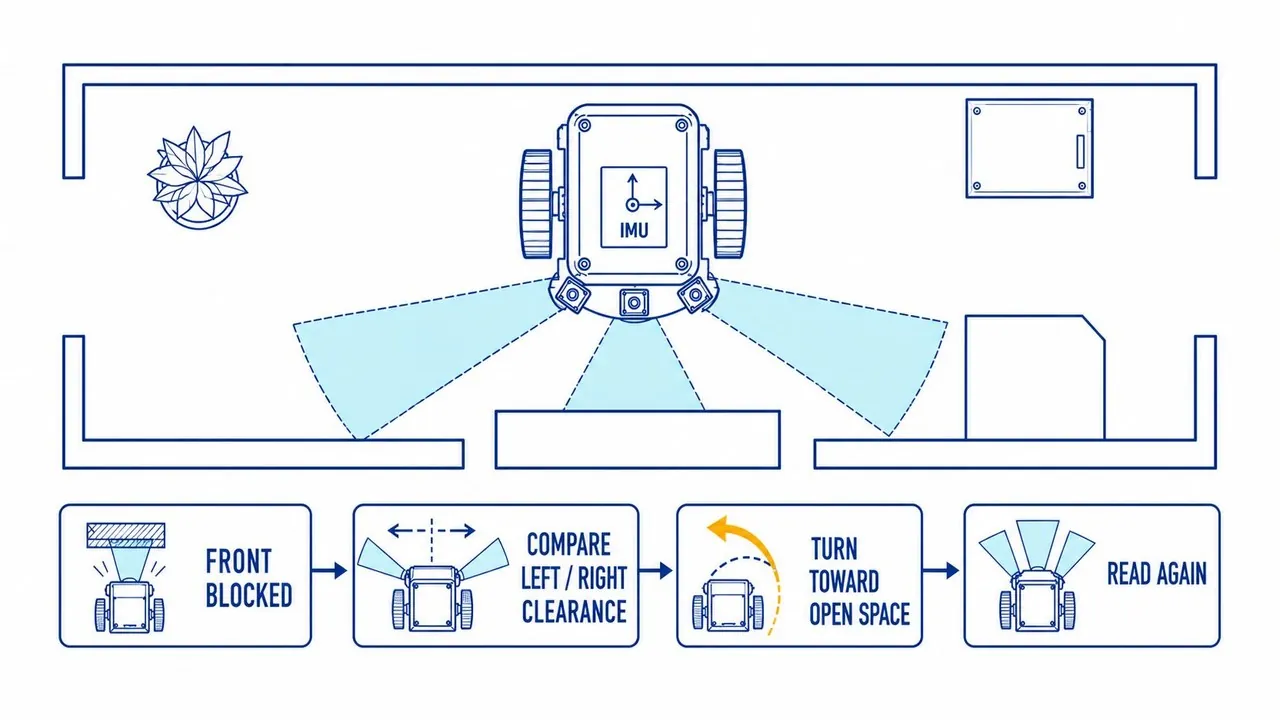

考虑一台没有摄像头的慢速室内小车：

前方距离传感器 -> 判断障碍接近程度
左/右距离传感器 -> 选择更开阔的方向
IMU -> 检测碰撞或异常倾斜
轮编码器 -> 估算轮子转动
定时电机指令 -> 粗略假设移动距离

它仍有边界。反光、柔软、倾斜或太远的物体可能让某一类测距传感器判断错误；发出电机指令也不代表轮子真的转了。程序开始比较多路信号、不再完全相信单一读数后，行为才会更可靠。

这个阶段可以称为多传感器规则组合：做重要决定前，参考不止一条不完美的线索。正式的传感器融合是更深入的主题，要用带已知误差模型的传感器共同估计同一状态。入门项目不需要先上卡尔曼滤波。一个实用起点是：前方距离过近时先停车，再比较左右间隙，选择更安全的一侧转向。

顺序很重要：先停止，再比较两侧间隙，然后转向，最后重新测量。机器人不能拿过期信息一路完成转弯。每个阶段还会产生可记录、可单独测试的状态。

七个从简单到惊喜的项目

项目	传感器思路	第一版	升级路径
黄昏灯	环境光	变暗时点亮 LED	掌握电气安全和隔离后再加继电器
停车或接近指示器	距离	用多颗 LED 表示远近	增加蜂鸣器和小屏幕
桌面活动显示	PIR 人体感应	附近有人运动时唤醒屏幕	增加时段规则和本地日志
倾斜控制器	IMU	倾斜控制屏幕光标	用保守限位控制舵机
声级指示	麦克风电平	持续大声时点亮提示	采集样本后识别一类狭窄的声音模式
植物监测器	电容式土壤湿度与光照	显示读数并在土壤过干时告警	保留告警；水泵需要独立低压驱动与供电设计
避障小车	一颗距离传感器	遇到障碍前停车	增加侧向测距、IMU 上下文和受控转向

这些项目共用同一架构。换掉输入，但保持验证顺序：先证明读数正确，再加入可见指示，最后才接物理执行器。在能够独立核查功率、隔离、驱动和故障行为之前，不要碰水、市电、大电机和继电器。

触摸、声音和视觉也是传感器

“传感器项目”和“AI 项目”的边界，比表面看起来更模糊。

ESP32-S3 可以在受支持的触摸引脚上测量电容变化。导电触摸面接到合适的 GPIO 前，必须核对芯片与开发板文档。DevKitC-1 没有现成触摸板，载板、接线和标定会共同决定交互是否可靠。详见乐鑫的电容触摸文档。

麦克风最初只是一串幅度样本，摄像头最初只是一帧像素。第一个有用项目可以只估计音量或检测画面变化。更复杂的工作能识别唤醒词、分类振动、识别手势或检测物体，但基于摄像头的二维码解码与目标识别，需要兼容硬件、足够内存、可控光照和相应软件栈。

把层次分开：

传感器硬件 -> 干净信号 -> 简单规则
             -> 必要时加入训练模型 -> 动作

这个顺序让调试成为可能。设备行为异常时，可以判断问题出在接线、安装位置、数据噪声、规则还是模型本身。再复杂的模型也修不好已经饱和的输入或不可靠的地线。

先跑通第一条闭环，再扩展系统

从一颗传感器和一个无害输出开始。让输出可观察：打印读数、控制 LED，或在屏幕上画一根条。测试必须在设备真正工作的环境中进行。

然后在笔记里回答五个问题：

1. 正常状态下读数大约是多少？
2. 目标事件发生时读数是多少？
3. 读数波动有多大？
4. 最常见的误触发是什么？
5. 传感器出错时，哪种动作仍然安全？

这五个答案，比从随机项目页面抄来的一张复杂接线图更有价值。它们定义了设备的工作范围，也暴露了成功演示容易掩盖的故障情况。

一个实用的上电验证顺序同样简单：

1. 断开输出级，先确认供电、接地和逻辑电平。
2. 读取传感器并打印原始值，暂时不做判断。
3. 加入平滑、有效值检查和持续确认。
4. 用合成读数测试判断逻辑，包括错误输入。
5. 接上最终的低压输出，再在真实环境中重跑测试。

物理世界本来就很脏乱。好的嵌入式项目会给这种不确定性留出空间：多次采样、使用保守阈值、记录发生过什么，并且每次只改变一个变量。

闭环本身就是基础

在所在空间里挑一个真正重要的信号。测量它，让 LED 或屏幕对它作出反应，再给这个反应一个真实任务。

这条小闭环就是传感器设备的起点。它可以长成一圈尊重距离的小车、一间察觉光线的房间、一件发现振动的工具，或一个只在真人出现时才响应的本地界面。下一颗传感器并不需要新的工程哲学，它只需要另一个定义清楚的物理变化、兼容的接口、可测试的事件，以及读数出错时依然安全的响应。

资料来源与制作说明

• ard（@ardchain）在 X 发布的 How Machines Sense the World - A Practical ESP32 Sensor Guide，2026-08-30。
• Espressif，ESP32-S3-DevKitC-1 用户指南。
• Espressif，ADC 概览与ADC 标定。
• Espressif，I2C 指南。
• Espressif，Arduino-ESP32 安装指南。
• Espressif，ESP32-S3 电容触摸文档。

文中示意图为本次编辑制作。实际连接应以接线表、开发板丝印、器件额定值和官方文档为准，不能只照视觉图搭建。所有数字阈值都是需要实测的起点，不是通用标定值。
