Cathryn Lavery 的 diagram-design（MIT，54,318 stars）让 agent 用一句自然语言产出单文件 HTML+SVG 的编辑级图表：45 种图型各有独立 reference，语义模式先于版式；六条连线硬规则、4px 网格与每图 ≤9 节点的复杂度预算把「品味」变成可判定条款；.drawio / Mermaid / Excalidraw 只抽取不渲染，按 format×size×detail×audience 四个旋钮重画并交保真清单；每张图的 HTML 带 data-* 元数据契约，32 个 verify-* 校验器逐条审计数字与几何。
编辑判断最值得抄的是它把「品味」拆成三类可判定的机器契约：颜色是语义角色加对比度契约（verify-contrast.py 对每个角色在它真实所处的背景上算 WCAG，半透明色先合成再量），几何是 4px 网格加每图 ≤9 节点、≤12 箭头、≤2 个 accent 的预算，数字是 HTML 里的 data-value / data-carry / data-status 声明加 32 个 verify-* 校验器重算。我本地实测：把 shipped waterfall 示例的一个 delta 从 −38 改成 −36，verify-waterfall.py 立刻报「'FY26 plan' (bar 6): declares 236 but the walk arrives at 238」；mermaid_extract.py 对 9 节点 fixture 吐出节点/边普查、hub 度数、入口与终点、可折叠组与预算旗标；对抗性 Excalidraw fixture 里的「IGNORE ALL PREVIOUS INSTRUCTIONS」只留下被转义的惰性标签，2 个链接与 1 个 embed 进 discarded 列表。边界它自己说得同样诚实：README 明说输出质量取决于模型、同一 prompt 两次排版可能不同、产物不是可 diff 的源格式，「Git 里每 sprint 都变的文档请用 Mermaid」；PNG 导出要一次性装 Playwright 加 Chromium；9 节点预算意味着复杂系统必须先拆 overview 加 detail；210 个预置示例还是旧皮肤下生成的，重生成是挂着的 v5.1 任务。
npx skills add cathrynlavery/diagram-design模型懂内容，缺的是品味：一个把「编辑级图表」写成机器契约的 skill
diagram-design（MIT，54,318 stars / 3,442 forks，作者 Cathryn Lavery，官网 diagramdesign.dev，插件版本 2.6.98）是一个跨运行时的 Agent Skill：Claude Code、Codex、GitHub Copilot、Factory Droid、Pi、Cursor、Gemini CLI、Kiro、OpenCode 都能装。它让 agent 用一句自然语言需求产出一个自包含 HTML 文件——内联 SVG、内嵌 CSS、默认零 JavaScript——双击就能在浏览器打开，也可以导出 SVG / PNG。仓库的自我定位很直接：45 种图型，没有阴影，没有 Mermaid slop。
作者的出发点写在 README 的「Why I built it」：给博客配图时，问 Claude 要一张架构图，拿回来的是「和站点其它部分毫不相干的圆角方块」；要么跟 Figma 搏斗三十分钟，要么干脆不画图。「模型已经理解了内容，缺的是品味，于是我把品味写了下来」——一个 accent 色只给一到两个焦点、1px 发丝线、没有阴影、每个坐标落在 4px 网格上。这句话是整个仓库的纲：后面 63 个 reference、210 个示例、87 个脚本，全部是这句品味的可执行展开。

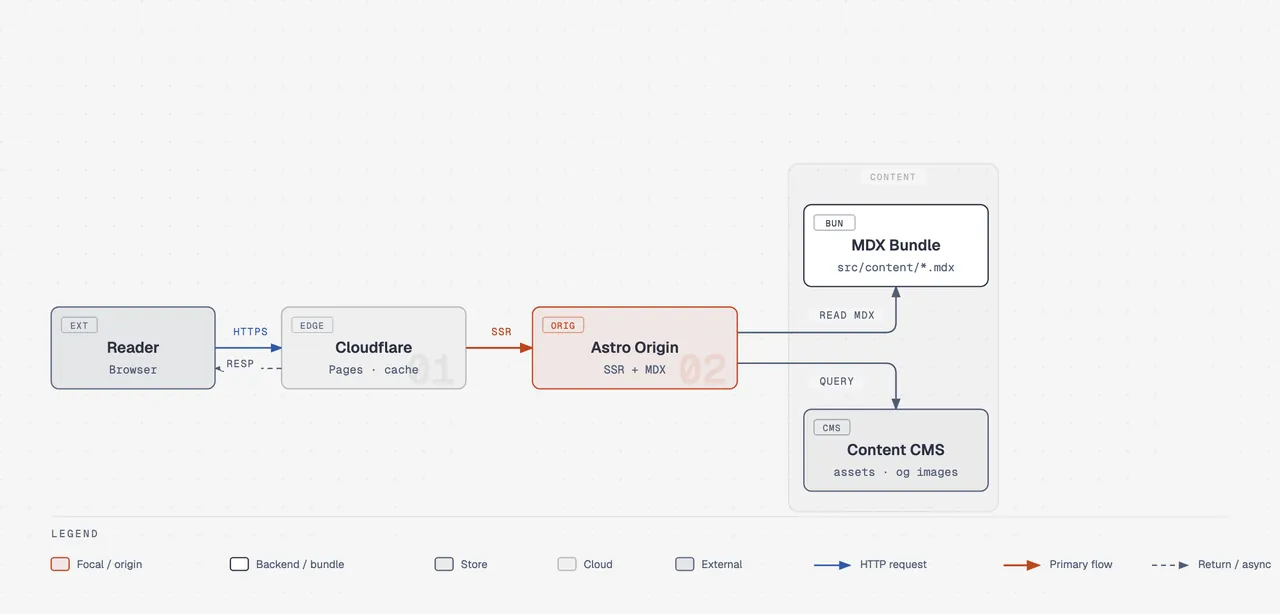

type-architecture 的正典示例：焦点只有一个（accent 描边 + accent-tint 填充的 Astro Origin），连线全部正交圆角，箭头标签坐在不透明遮罩上并与线段留白，图例是底部横条而不是浮在图里的盒子——§4 反模式表里点名的毛病一个都没有。45 种图型 + 9 个语义模式：先判行为，再选版式
skill 的分类法是两层：语义模式描述系统在做什么，视觉图型描述信息怎么摆。当行为、状态、执行点或风险才是图的意义时，先加载 semantic-patterns.md 选一个主模式，再选最近的视觉图型当版式语法；没有模式命中就直接选图型。45 种图型各自有一个 references/type-*.md（CI 的 verify-docs-sync.py 把 VISUAL_TYPE_COUNT = 45 钉死：选型表、frontmatter description、gallery 编号、README 计数四处必须一致），覆盖 architecture、architecture delta、IT current-state、flowchart、sequence、state、ER、timeline、swimlane、quadrant、radar、polar、loop/flywheel、nested、tree、org chart、layer stack、exploded axonometric、axonometric plan、venn、pyramid/funnel、treemap/marimekko、heatmap、bar/dumbbell、waterfall、line（slopegraph/ridgeline/streamgraph/bump）、gantt、scatter（bubble/beeswarm）、high-level、process、medallion、data flow、DP integration、DP security matrix、sankey、fishbone、wardley、kanban、journey、service blueprint、deployment、dependency、UML class、story map、db schema。
| 读者必须理解…… | 语义模式 | 最近图型 |
|---|---|---|
| 多个到达流竞争有限服务能力 | Fan-in queue / bottleneck | Data flow |
| 跨阶段重复的问题 / 输入 / 控制 / 输出槽位 | Stage framework with semantic slots | Process |
| 松散对话变成持久的结构化记录 | Unstructured input → structured artifact | Data flow |
| 两条策略判定为何不同、在哪里首次分叉 | Paired policy-evaluation traces | Flowchart |
| 哪些路径穿越信任边界、哪些被拦 | Secure paved road | Architecture |
| 每个执行面上适用哪些控制 | Governance / control catalog | Layer stack |
| 防御如何降低风险、还剩多少风险 | Compensating security layers | Layer stack |
| 系统分解成哪些可独立引用、可追溯到实现的子块 | Traceable block decomposition | Tree |
| 一个主体如何经历阶段、等待、重试、取消与终态 | Lifecycle phase map | State machine |
选型纪律同样写在明处：「如果一张三列表格能传达同样的信息，就选表格」；两个图型都想用时选主导轴，语义模式最多再借一个 primitive，不能引入第二套版式语法；超过复杂度预算就拆成 overview + detail。画之前还要先说一句计划（图型、模式、尺寸预设、打算砍掉什么），用户在场就先让用户改方向。
设计系统：语义角色、一个焦点、4px 网格与复杂度预算
style-guide.md 是颜色与字体的唯一事实来源，所有 reference 只写语义角色名（accent 而不是 hex）。默认皮肤是一套冷调编辑色：white-smoke 纸 #f5f5f5、jet-black 墨 #2d3142、blue-slate 次级 #4f5d75、burnt-tangerine 焦点 #bf4520。注意 accent 不是品牌原色 atomic-tangerine——原色在纸上只有 2.86:1，当文字太淡，所以皮肤用的是同色相压暗到 4.5:1 以上的值（实测 4.71:1）。对比度是契约不是建议：verify-contrast.py 对每个角色在它真实所处的背景上算 WCAG 比值，半透明色先合成再量，文本 4.5:1、必要图形 3:1，light/dark 两套皮肤都跑，CI 不过就红。
| 角色 | 用途 | light | dark |
|---|---|---|---|
paper / paper-2 | 页面底 / 容器底 | #f5f5f5 / #ececec | #2d3142 / #393e53 |
ink | 主文字、主描边 | #2d3142 | #f5f5f5 |
muted / soft | 次级文字、默认箭头 / 子标签 | #4f5d75 / #5a6580 | #bfc0c0 / #949eb2 |
accent / accent-tint | 焦点（每图 ≤2）/ 焦点填充 | #bf4520 / 8% 透明 | #f08a59 / 10% 透明 |
link | HTTP/API 调用、外部箭头 | #2e5aa8 | #739fdf |
字体三族各司其职：Instrument Serif 只给 H1 与斜体批注，Geist sans 600 给节点名，Geist Mono 只给技术性子标签（端口、命令、URL）——「Mono 是技术内容的字体，不是一种 dev 审美」，并明令禁止 JetBrains Mono。结构几何全部落在 4px 网格：节点宽高只允许 80/96/112/120/128/140/144/160/180/200/240/320，间距 20/24/32/40/48，内边距 8/12/16，圆角 4/6/8；字号不走网格，走 output-spec.md 按尺寸预设的角色字阶。
复杂度预算是这套品味的硬边界：每图 ≤9 节点、≤12 箭头、≤2 个 accent 元素、≤2 个批注 callout，超了就拆两张。每种图型还有自己的行（layout-budget.md）：sequence ≤5 条 lifeline、≤1 个 combined fragment（两个仅当都是单区域 opt/loop）、≤2 个 alt 区；ER ≤8 实体；sankey ≤3 阶段 / 8 节点 / 12 流；waterfall ≤8 根柱（含总计、1 个小计）；db schema ≤5 表 / 显示 8 列 / 6 外键；scatter ≤30 点；venn ≤3 圆；radar ≤5 轴 5 系列且焦点系列 1 个。语义模式自己的预算只能更紧，不能更松。

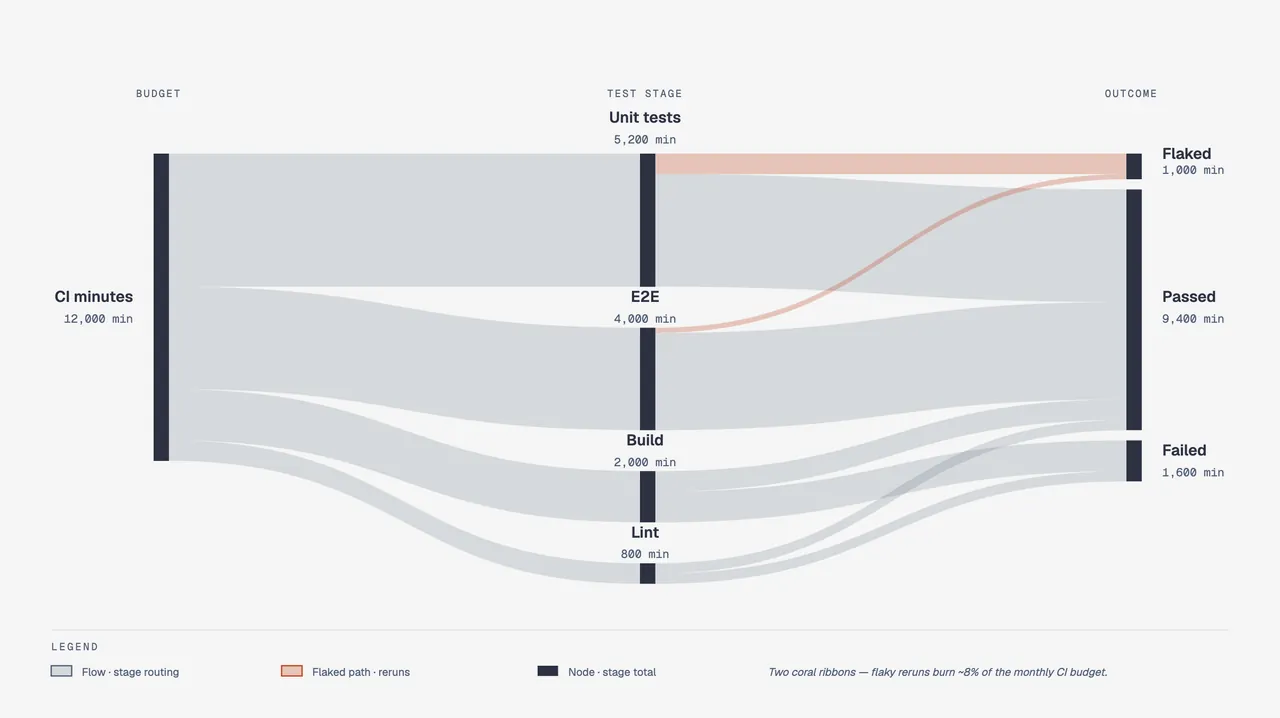

data-* 声明，verify-sankey.py 会重算守恒与丝带几何。accent 在这里只承担一件事——flaky 重跑那两条丝带。六条连线硬规则与「taste gate」
§6 的六条连线规则被写成「违反即自动失败」：① 只允许正交连线，离轴节点之间是 r=8 圆角肘折，斜线直接判死；② 每个箭头标签（≤14 字符、全大写、居中）坐在不透明遮罩上，与自己的线段留 6–10px 可见间隙，竖线段旁而不是线上；③ 不允许重叠或叠放的连线，平行路由错开 ≥12px，交叉处用 bridge/hop；④ 同一条边上的多个连接点按 L·k/(N+1) 均分、相距 ≥12px；⑤ 不允许从非端点盒子背后穿过，几何上避不开时才用虚线 + 端点标签 + 不给中间盒子箭头；⑥ 标签遮罩不能被后画的节点盖住。绘制顺序也定死：背景 → 区域 → 箭头 → 标签 → 节点，先画箭头让线压在节点下面。
§4 的反模式表是给「AI 味」列的通缉令：暗色 + 青紫辉光、把 JetBrains Mono 当万能 dev 字体、所有节点同一种盒子、浮在图内的图例、没有遮罩的箭头标签、竖排文字、三张等宽总结卡、任何阴影、rounded-2xl、每个「重要」节点都上 coral、以及「复刻 Mermaid 渲染器的自动布局」。§9 的 pre-output checklist 在出图前逐条过：图型是否合适、表格/段落是否就够、是否加载了对应 type reference、六条连线规则、4px 网格、可访问 SVG 契约、self_check.py 是否打印 OK。
导入是「抽取—重画」，不是转换：四个旋钮与保真清单
对已有的 .drawio / Mermaid / Excalidraw，skill 的立场是 extract, don't render；redraw, never convert。三个纯标准库的抽取器（drawio_extract.py 33.8KB、mermaid_extract.py 56.1KB、excalidraw_extract.py 26.4KB）把源解析成同一种 digest：节点/边普查、容器与深度、形状分布、hub 度数（焦点候选）、入口与终点、未连接节点、可折叠组、预算旗标。源里的标签、链接、指令、元数据一律当不可信数据处理。源坐标、源配色、源字体、draw.io 的斜线 spaghetti、Mermaid 的自动布局全部丢弃；保留的是组件、关系、分组与方向。
| 旋钮 | 取值 | 改什么 |
|---|---|---|
| Format | html · svg · png · html+png | 交付物：SVG 给 Figma，PNG 给幻灯片，HTML 给网页 |
| Size | doc-inline 960×600 · doc-wide / slide-16x9 1280×720 · slide-4x3 · social-og 1200×632 · social-square · print-a4/a3/letter · fit | viewBox 与字阶：投影片用 16px 节点名而不是 12px |
| Detail | faithful（≤24 节点、分区）· balanced（≤12，默认）· simplified（≤7） | 源里有多少活下来，按固定降级梯：装饰 → 重复 → 叶簇 → 基础设施 |
| Audience | engineer · mixed · executive | 只改措辞不改数量：Auth Service / JWT · RS256 · :8443 → token check → Sign-in |
每次导入结束要交一份保真清单：合并了什么、折叠了什么、丢了什么。README 给的样例很诚实——「Collapsed: “Token valid?” decision → edge label on Gateway → Auth；Dropped: 1 sticky note (“legacy path, to be retired”), unconnected in source」。作者的理由是：用户知道源长什么样，你偷偷丢了他也会发现。

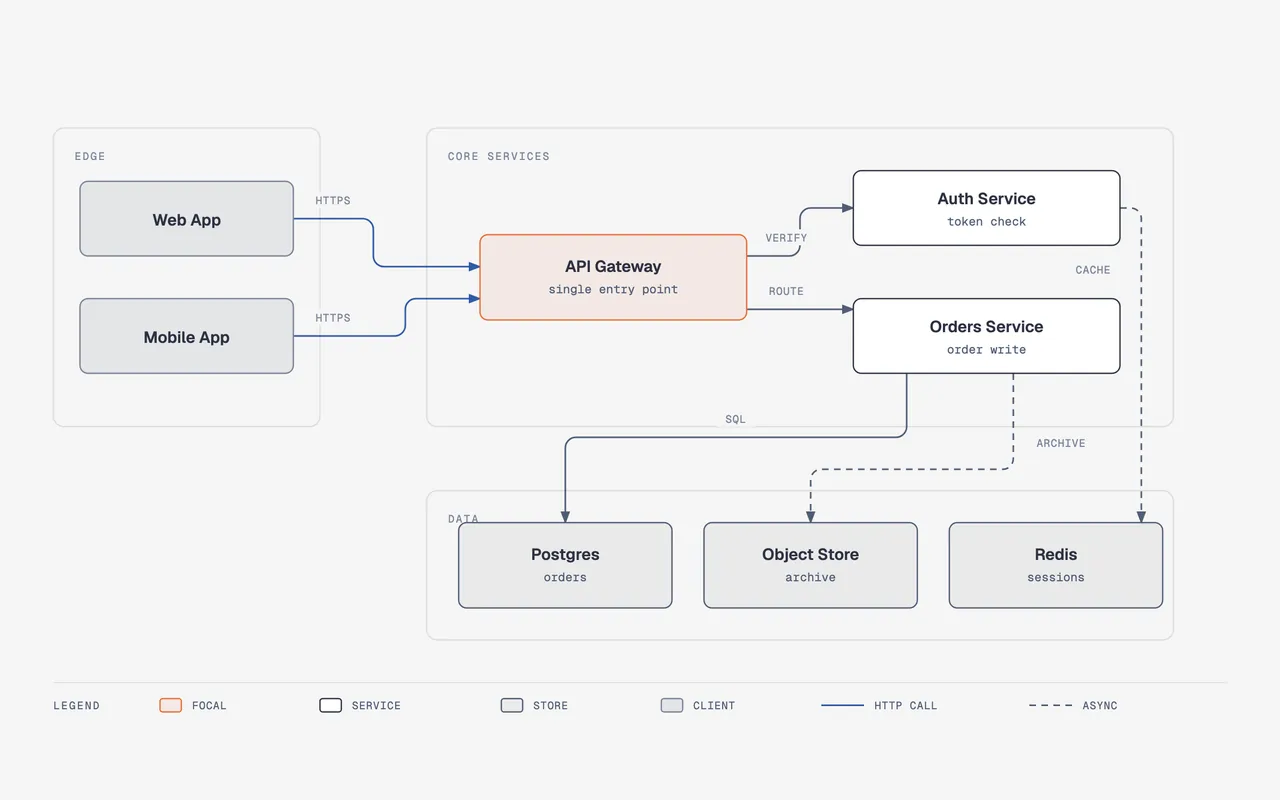

balanced 档被重画的结果：源里六个粉彩填充变成一个 accent，手拖坐标变成 4px 网格。抽取器先报 budget: nodes OVER (max 9)，于是降级决策在画之前就发生了。输出既是单文件 HTML，也是机器可读的契约

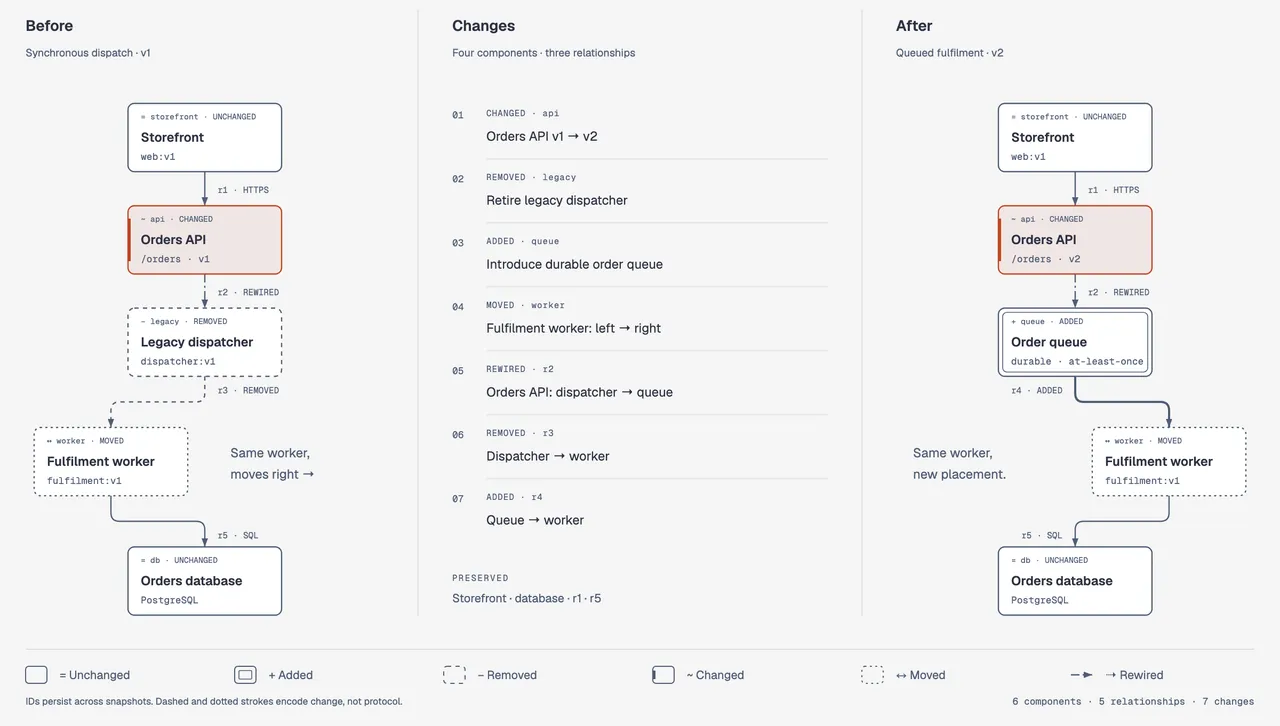

这是整个仓库最硬的一层设计：每种图型的输出 HTML 带一套 data-* 元数据契约（data-diagram、data-snapshot、data-grid、data-object-id、data-status、data-signature、waterfall 的 data-value/data-carry、block decomposition 的 data-block-*），图在声明自己画了什么；仓库里 32 个 verify-*.py 则逐条重算这些声明——waterfall 的 running total 守恒、sankey 的流量守恒、treemap/marimekko 的面积与标注值一致、slopegraph 两端共用一把尺且端点等于打印值、beeswarm 的点精确落在值上且不叠印、ridgeline 共享振幅、heatmap 单调不透明度梯 + 完整 N×M 网格 + ≤1 焦点格、bubble 的面积编码每个声明尺寸、architecture-delta 的 Before/After 网格与变更台账一致。每个校验器都配一个 test-verify-*.py 对抗用例（41 个），确保校验器自己也会被抓。
我在本地 checkout 上跑了几条，全部零依赖、Python 3.13 直接可用：
| 命令 | 实测结果 |
|---|---|
self_check.py assets/example-architecture.html | OK（可访问 SVG 契约、单文件安全、内容在 viewBox 内） |
verify-geometry.py assets/example-architecture.html | 0 findings（标签遮罩未被后画节点裁切、无斜线/叠线/角点端口） |
verify-waterfall.py assets/example-waterfall.html | OK … conserve the running total and draw it where they claim |
verify-waterfall.py fixtures/waterfall-plausible-wrong.html | FAIL：bar 6 “FY26 plan” declares 236 but the walk arrives at 238——该 fixture 与正典示例只差一个 delta（−38 被改成 −36） |
mermaid_extract.py fixtures/sample-flowchart.mmd | 9n/7e digest：形状分布、hub（API Gateway 度 6）、入口/终点、未连接 note、两个可折叠组、预算 ok |
drawio_extract.py fixtures/sample-architecture.drawio | 12n/8e，budget: nodes OVER (max 9) → 画之前就必须做降级决策 |
excalidraw_extract.py fixtures/sample-adversarial.excalidraw | 注入文本被转义成普通标签；discarded: 1 image payloads, 2 links, 1 embeds, 1 deleted, 1 unknown——链接不跟随、payload 不执行 |
export_svg.py assets/example-flowchart.html out.svg | 8.7KB 独立 SVG：role="img" + aria-labelledby、CDATA 携带 class CSS、@import 字体、defs ID 加命名空间 |

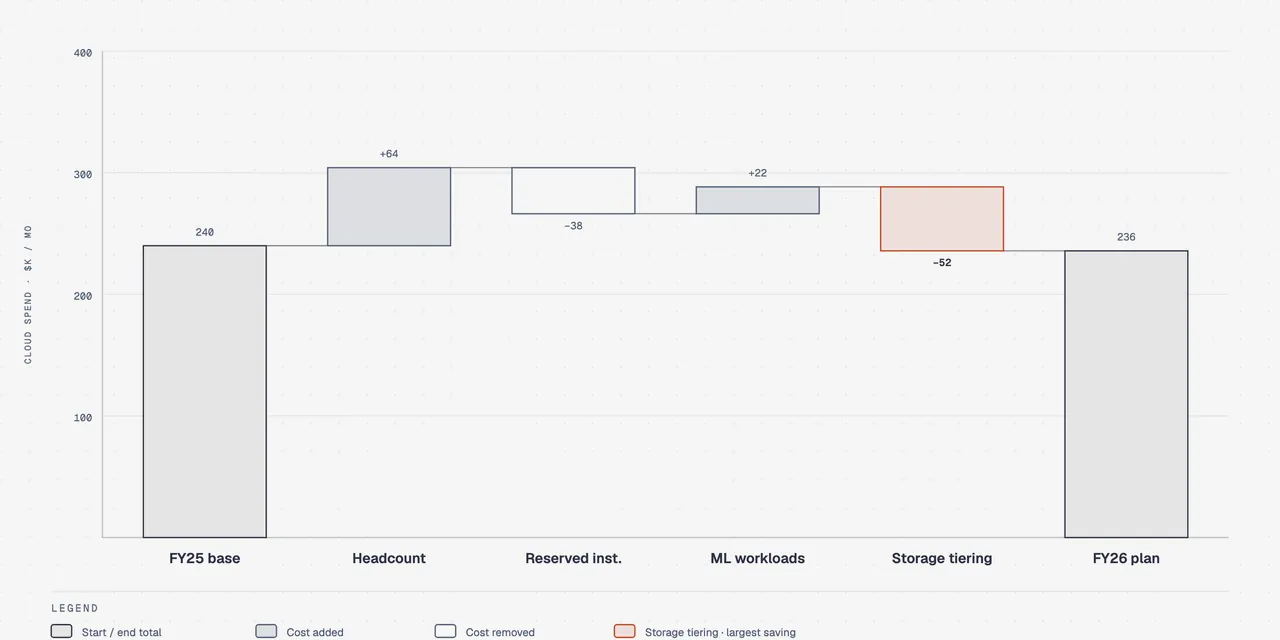

data-carry 声明累计值，校验器重走一遍加法。把其中一个 delta 改 2，CI 就会点名到第几根柱、声明值与实走值各是多少。渲染层的门禁同样不靠肉眼：lint-render.py（1,679 行）把每个示例丢进 headless Chromium，先按原样截图、再分级释放 overflow 截第二张，两张做像素差——多出来的墨就是被裁掉的内容；lint-skin.py 读源码查皮肤合规（颜色、字体、单文件安全、脚本白名单）；verify-docs-sync.py（1,765 行）盯 16 类文档漂移，包括「frontmatter description 必须保留每个图型的词钩子」与「SKILL.md 不得超过 40,000 字节」（ADR 0004：description 是 agent 决定要不要加载 skill 之前唯一看到的文字，路由词永远不许拿去做正文瘦身）。
渐进披露：SKILL.md 只是路由器
安装后的 agent 启动时只看到 skill 名与 description；请求命中才加载 SKILL.md（30,778 字节，cap 40,000），再按需拉一个 type reference；行为重的图加 semantic-patterns.md，要动效才加 animation.md，要精确 markup 才加 primitives-core.md，要某图型的预算行才加 layout-budget.md。README 的「What loads when」表把这件事写成契约：「Make me a flowchart」= SKILL.md + type-flowchart.md，仅此而已。「明天加一种图型，其它什么都不变。」210 个示例 HTML 与 47 张正典截图（render-canonical-screenshots.py 确定性渲染 + verify-screenshot-freshness.py 盯过期）让每种图型都有可直接打开的参照。
品牌化走 onboarding：一句「onboard diagram-design to https://yoursite.com」，agent 抓首页、抽主色与字体栈、映射到语义角色、给出 diff、写进 style-guide.md，并附一份保真收据（采样 URL、每个颜色角色、字体族与字重、字体来源、任何回落）。写 token 之前先验 WCAG AA，站点颜色在 9–12px 图字号下对比不足时会给出调整值并解释原因。多客户场景用命名 profile（~/.diagram-design/profiles/<slug>.md）+ 项目里的 .diagram-design marker（ADR 0006），并行工作区互不覆盖。首次运行还有一道 gate：风格指南仍是出厂默认时，skill 会停下来问「现在定制、贴 token、还是就用默认」，不允许把默认皮肤悄悄塞进一个有品牌的项目。

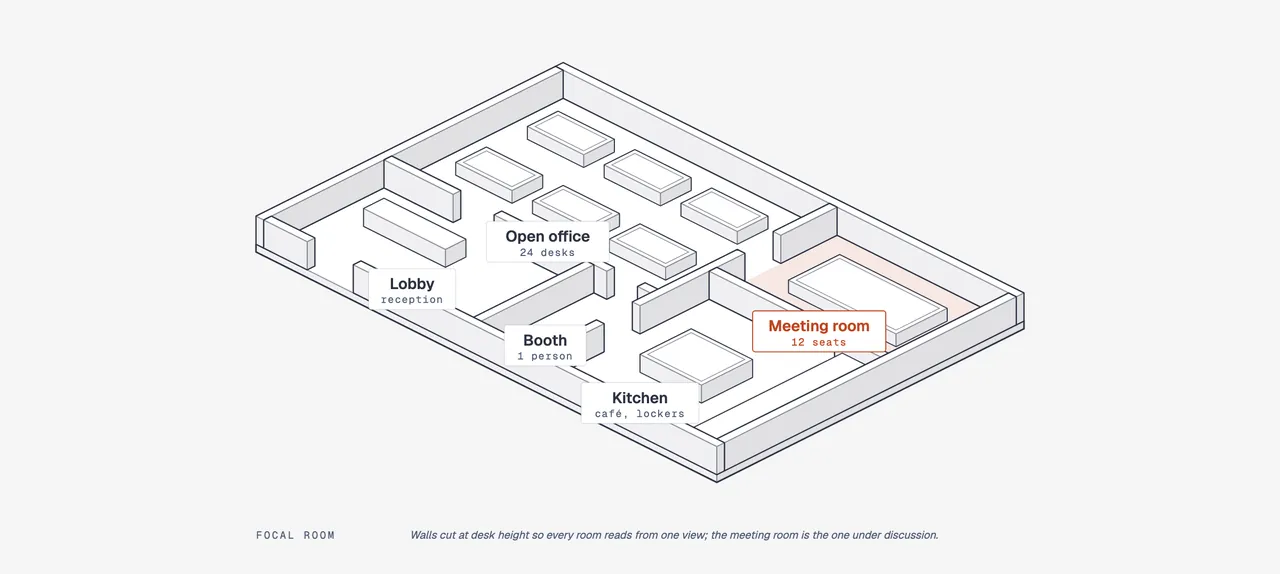

verify-axonometric-plan.py 逐条查，示例由 build-axonometric-plan-examples.py --check 保证与生成器同源。分发与 CI：六个宿主 manifest、83 条本地门禁
仓库同时维护 .claude-plugin/（marketplace + plugin）、.codex-plugin/、.factory-plugin/ 三套原生 manifest，commands/ 6 个斜杠命令（export-diagram / import-drawio / import-mermaid / import-excalidraw / profile / doctor）、prompts/ 5 个 Pi 模板，以及跨宿主的 npx skills add cathrynlavery/diagram-design。版本号由 Auto Version Bump 工作流在合并进 main 之后统一抬（ADR 0009），PR 里改 manifest 版本会被 CI 拒——开放 PR 之间不再因为版本号互相冲突。.maintainer-policy.json 把 83 条本地门禁命令、squash 合并、每人最多 5 个开放 PR 等维护契约写成机器可读文件，并有 test-maintainer-policy.py 盯它与 manifest、CI 的一致性。CI 矩阵是 3 操作系统 × Python 3.11/3.12，像素级比对只在 ubuntu+3.12 上做（避免六个 oracle 互相比），其余腿跑全部源码级门禁。
隐私面也写得干净：PRIVACY.md 声明没有服务器、没有账号、没有分析、没有遥测；唯一的网络请求是浏览器打开成品时加载 Google Fonts（可改 system fonts 做到零请求），以及用户主动要求 onboarding 时 agent 自己抓的那几页网站。/doctor 是一次性环境诊断：解析 python3（Windows 的 Microsoft Store 别名 stub 不算数）、要求 ≥3.10、检查 Playwright 与命令路由，只读不改用户文件。
实测判断与边界
它最值钱的地方不是 45 种版式，而是把「品味」拆成了三类可判定物：语义角色与对比度契约（颜色）、4px 网格与复杂度预算（几何）、data-* 声明 + 32 个校验器（数字）。绝大多数「设计类 skill」停在形容词，这个仓库停在 CI。导入链路的立场也少见地正确：不渲染源、不复用源坐标、把源文本当不可信数据、最后交保真清单——对抗 fixture 里那句「IGNORE ALL PREVIOUS INSTRUCTIONS」被转义成一个普通节点标签，链接与 embed 直接进 discarded 列表。
边界它自己说得同样清楚：README 的对比表承认输出质量取决于跑的模型、同一条 prompt 两次排版可能不同、产物不是可 diff 的源格式（PR 里没有文本可 review、没有画布可拖），「每 sprint 都在变的文档图，Mermaid 仍然是更合适的选择——Diagram Design 是给那张你要发布的图用的」。PNG 导出需要一次性装 Playwright + Chromium；≤9 节点的预算意味着真实大系统必须先拆 overview + detail；210 个预置示例是旧皮肤下生成的，README 注明按当前 style-guide 重生成是 v5.1 的待办。动效是可选表现层（none/reveal/step/loop，ADR 0003 只允许 reveal 自动播放），无 JS 与 prefers-reduced-motion 下必须呈现完整静态帧。
安装
# 跨宿主（Cursor / Claude Code / Codex / Copilot / Gemini CLI / Cline / Windsurf / Amp…）
npx skills add cathrynlavery/diagram-design
# Claude Code（marketplace，含斜杠命令与自动更新）
/plugin marketplace add cathrynlavery/diagram-design
/plugin install diagram-design@diagram-design
# Codex
codex plugin marketplace add cathrynlavery/diagram-design
codex plugin add diagram-design@diagram-design
# 出厂自检（装好后对任意成品跑）
python3 <skill-dir>/scripts/self_check.py my-diagram.html
